JSM4480 N 沟道增强型 MOSFET
发布日期：2026/7/27 15:40:00
在电源密度与能效要求日益严苛的今天，工程师对同步整流与负载开关器件的导通损耗、散热能力与驱动便利性提出了更高要求。杰盛微半导体推出的 JSM4480 N 沟道增强型 MOSFET，凭借 40V/12.5A 规格、低至 11.5mΩ 的导通电阻以及 SOP-8 的紧凑封装，成为桌面计算机主板供电与各类 DC/DC 转换器中极具竞争力的选择。本文将从应用痛点切入，带你全面了解这颗器件的性能优势与设计价值。
一、为什么你的 DC/DC 与主板供电需要一颗"低 RDS(ON)"的 MOSFET？
在同步降压（Buck）或负载开关应用中，MOSFET 的导通损耗直接决定了系统的转换效率与发热水平。特别是在大电流、高占空比的工况下，导通电阻 RDS(ON) 每降低 1mΩ，都可能带来可观的温升改善与能效提升。
与此同时，工程师还面临几个现实挑战：
1.驱动电压受限：许多 PWM 控制器或栅极驱动 IC 只能提供 4.5V～10V 的驱动电平，要求 MOSFET 在低 VGS下仍保持足够低的导通电阻。
2.PCB 空间与散热受限：消费级与工业板卡越来越追求小体积，SOP-8 等表贴封装必须在有限铜箔面积下承受较大连续电流。
3.开关速度与 EMI 平衡：高频开关场景下，栅极电荷与寄生电容直接影响开关损耗、dv/dt 与电磁干扰表现。
JSM4480 正是围绕这些痛点设计的一颗 40V N 沟道增强型 MOSFET，兼顾低导通损耗、良好栅极驱动兼容性与可靠的雪崩能力。
二、JSM4480 核心规格速览

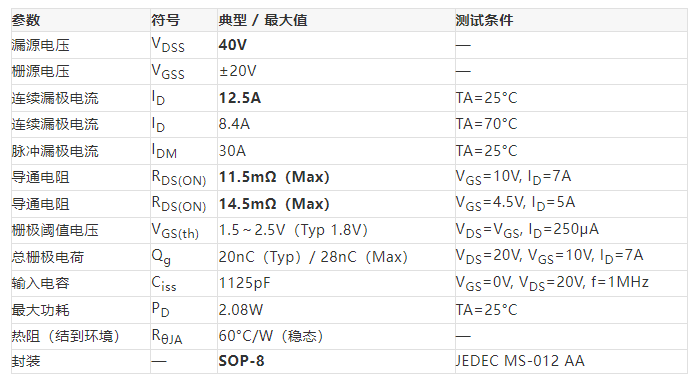

以下为 JSM4480 在 TA=25°C 条件下的关键参数摘要（完整参数以官方 DataSheet 为准）：
从参数可以看出，JSM4480 在 VGS=4.5V 条件下仍能保持 14.5mΩ（Max） 的导通电阻，这对仅由 5V 逻辑或低电压栅极驱动供电的应用十分友好——意味着你不必额外升压栅极驱动即可获得可接受的导通损耗。
三、深入解读：JSM4480 的三大设计价值
价值一：低导通电阻 → 更高效率、更低温升
JSM4480 在 VGS=10V 下最大 RDS(ON)仅为 11.5mΩ，典型值约 8.5mΩ（TA=25°C）。以 7A 连续工作电流估算，导通损耗仅约：
Ploss≈ I² × RDS(ON)≈ 7² × 0.0115 ≈ 0.56W
配合 SOP-8 封装合理的 PCB 铜箔散热设计，可有效控制系统温升，延长周边电解电容与磁性元件寿命——这对长期不间断运行的台式机电源、工业 DC/DC 模块尤为关键。
价值二：低栅极电荷 → 更快开关、更低驱动损耗
在 VGS=10V、VDS=20V、ID=7A 条件下，JSM4480 的总栅极电荷 Qg典型值仅 20nC（Max 28nC），其中：
1.栅源电荷 Qgs：3.9nC（Typ）
2.栅漏电荷 Qgd：3nC（Typ）
较小的 Qg与 Qgd意味着：
（1）栅极驱动 IC 所需峰值电流更低
（2）开关过渡时间更短，减少交叉导通损耗
（3）高频应用（如 300kHz～500kHz Buck）下整体效率更优
配合典型开关时间（td(on)=12.6ns、tr=10ns、td(off)=23.6ns、tf=6ns），JSM4480 适合作为同步整流下管或负载切换开关使用。
价值三：内置雪崩耐量与强健体二极管 → 提升系统鲁棒性
感性负载切换或热插拔过程中，MOSFET 难免承受电压过冲。JSM4480 具备单脉冲雪崩能力：
1.雪崩电流 IAS：23A（L=0.1mH）
2.雪崩能量 EAS：26mJ（L=0.1mH）
此外，其体二极管正向压降 VSD典型值 0.9V（Max 1.1V @ ISD=10A），反向恢复时间 trr典型 15.2ns，反向恢复电荷 Qrr仅 9.5nC——有助于降低同步整流中的死区体二极管导通损耗与 EMI 风险。
1. 桌面计算机主板 / 显卡供电（VRM）
（1）作为 同步 Buck 变换器的低边开关（Sync MOS）
（2）12V→1.xV Core 供电中承担大电流续流路径
（3）低 RDS(ON)降低 VRM 温升，提升系统稳定性
2. 各类 DC/DC 转换器
（1）工业 24V/12V 输入 Buck 模块的次级同步整流
（2）通信设备的板上负载点（PoL）电源
（3）打印机、安防设备、工控板的辅助电源开关
3. 负载开关与热插拔控制
（1）外设电源轨的使能切换
（2）电池供电设备的放电通路控制（需注意 VGS(th)与驱动电平匹配）
设计提示：虽然 JSM4480 标称 12.5A 连续电流（TA=25°C），但实际使用中请务必根据 PCB 铜箔面积、环境温度与散热条件，参考 DataSheet 中的 SOA（安全工作区）曲线与 热阻参数 降额使用，确保安全裕量。
五、封装与焊接建议

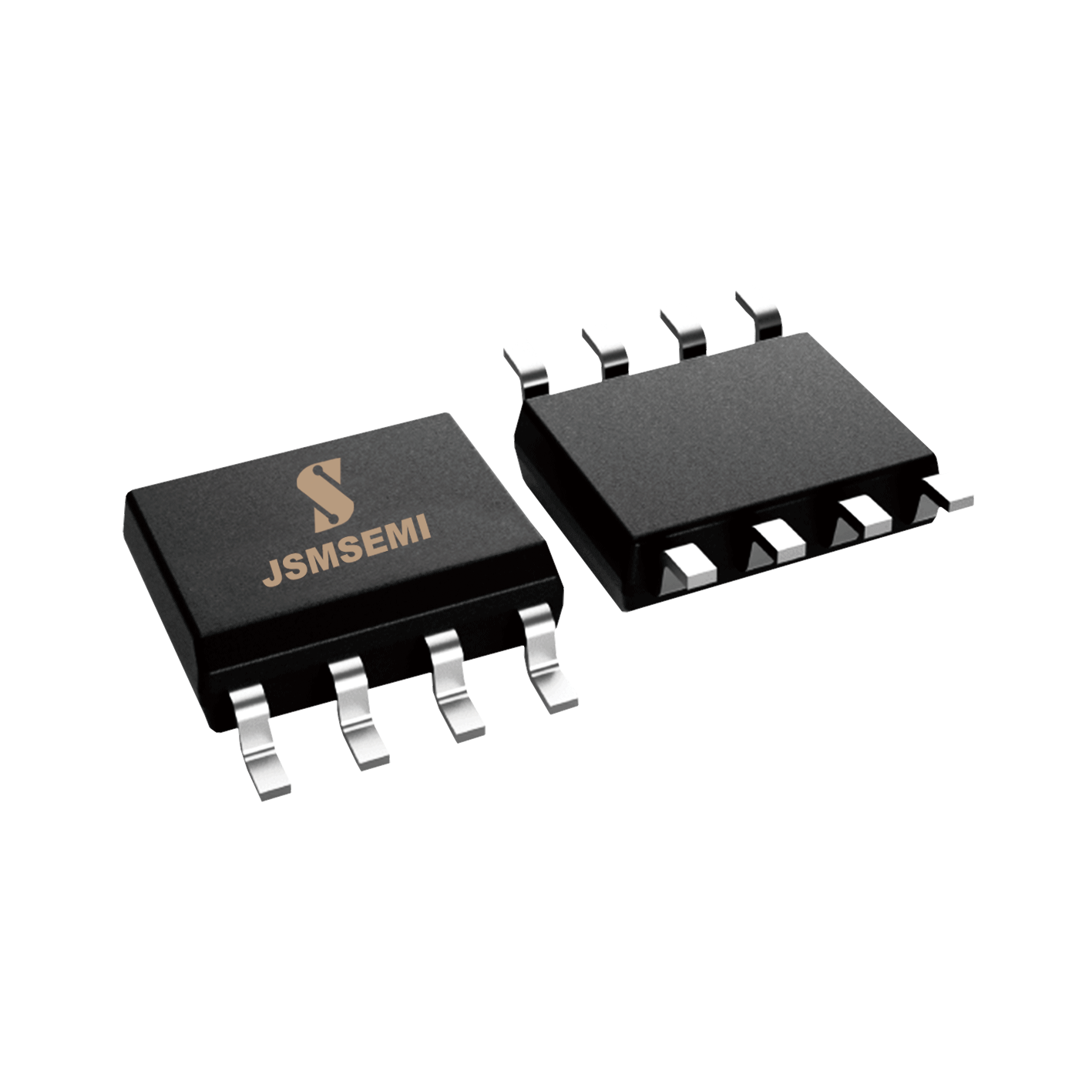

JSM4480 采用标准 SOP-8 封装（JEDEC MS-012 AA），兼容常规回流焊工艺。DataSheet 给出了推荐的焊盘图形（Land Pattern），建议设计时：
1.尽可能增大 漏极（Drain）引脚 所连接的 PCB 铜箔面积，并利用过孔将热量传导至内层或背面铜皮
2.遵循推荐的焊盘尺寸（典型焊盘长约 2.25mm，引脚间距 1.27mm BSC），避免因焊盘过大/过小引起虚焊或桥连
3.回流焊峰值温度与 profile 请参照 IPC/JEDEC 标准及产线工艺窗口设定
六、为什么选择杰盛微半导体？
JSMSEMI（杰盛微） 由国家级特聘专家及欧美海归博士团队创立，总部位于西安半导体产业园，具备完整的自主封装测试能力，产品涵盖 MOSFET、电源管理 IC、磁传感器、驱动 IC 等上万种型号，并通过 ISO9001:2015 质量管理体系认证，RoHS 及 SVHC 环保合规 。
选择 JSM4480，你获得的不仅是一颗参数优异的 MOSFET，更是：
1. 稳定供货保障：自有封测产线，年产能数十亿颗
2. FAE 技术支持：协助选型、仿真与失效分析
3. 绿色合规：全系列无铅、符合 RoHS 标准
七、结语
在电源设计竞争日趋激烈的今天，"够用"已经不够，"高效、可靠、易驱动"才是工程师的真正诉求。杰盛微 JSM4480 以 40V/12.5A 的扎实规格、11.5mΩ 的低导通电阻、20nC 的低栅极电荷，以及 SOP-8 封装的灵活适用性，为 PC 电源管理与各类 DC/DC 转换器提供了一个兼具性能与成本优势的方案。
如果你正在选型同步整流 MOSFET，或希望优化现有方案的温升与效率表现，不妨将 JSM4480 列入评估清单。
如需 JSM4480 完整 DataSheet 或样品申请，欢迎在公众号后台回复「JSM4480」获取资料，或联系杰盛微当地销售代表/授权代理商咨询。
关注「杰盛微半导体」公众号，获取更多功率器件新品、应用笔记与技术干货。
本文参数均来源于 JSM4480 官方 DataSheet（JSMSEMI），实际设计请以最新版规格书为准。文中应用建议仅供参考，不构成任何设计担保。
