JSM140N04D TO‑252 封装 N 沟道增强型 MOSFET
发布日期：2026/8/21 11:58:12
随着电源设备向着小型化、高功率密度、高效率方向不断演进，低压大电流 MOSFET 已经成为工业 DC‑DC 转换器、电池管理、各类功率变换系统中不可或缺的核心元器件。不少硬件工程师在项目开发阶段，常会遭遇各类棘手难题：大电流工况下器件发热严重；贴片封装实际可用电流大幅降额；控制器仅 4.5V 低压输出时 MOS 管导通性能不佳；感性负载冲击带来器件损毁，雪崩耐受能力不足等现实问题。
针对 40V 电压平台大电流应用的诸多痛点，杰盛微（JSMSEMI）推出 TO‑252 封装 N 沟道增强型 MOSFET——JSM140N04D。产品拥有超低导通电阻、优秀开关特性，出厂全部完成 100% UIS 雪崩以及栅极电阻检测，在小巧的贴片封装内释放最高 140A 载流能力，为低压大功率应用提供高可靠的国产器件替代方案。
一、工艺与封装：TO‑252 封装兼顾量产与散热

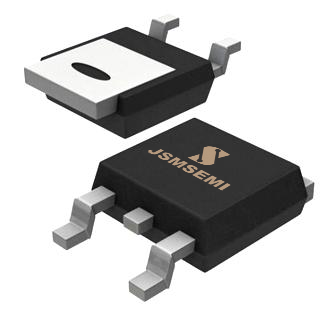

JSM140N04D 采用行业通用 TO‑252‑3 贴片功率封装，完全遵循 JEDEC 标准规范，完美适配 SMT 全自动贴片生产线，无需插件工序，帮助企业提升生产效率，压缩整体制造成本。
TO‑252 封装背部配置大面积金属散热焊盘，该焊盘同时承担漏极电气连接功能。开展 PCB 设计时，只要合理扩大铺铜面积、增设散热过孔，就能够快速将芯片产生的热量传导至电路板铜箔上，有效弥补贴片封装本身散热能力有限的短板。
工程小贴士：TO‑252 封装散热效果高度依赖 PCB 铜箔设计。采用标准 1 盎司 FR‑4 板材、静止空气环境，25℃环境温度下裸板工作功耗仅 6.2W；如果充分利用铜箔散热，壳温 25℃条件下器件最大功耗可达 120W。很多工程师项目踩坑，就是直接参考数据手册标称电流，忽略 PCB 散热条件，最终引发器件过热损坏。
该器件属于无铅绿色器件，满足 RoHS 环保规范，工作与存储结温区间为‑55℃~150℃，可以从容应对工业设备高低温交替的严苛工况。芯片内置高性能体二极管，体二极管连续电流可达 120A，非常适合同步整流、电机感性负载续流场景，无需外部额外增加续流二极管，精简整机 BOM 物料清单。
二、核心电气性能，解决低压电源设计痛点
作为 40V 耐压等级的大电流 N 沟道 MOS，JSM140N04D 在低导通损耗、低压栅极驱动、开关性能、产品可靠性上做到均衡优化，下面对关键参数进行拆解解读。
2.1 超低导通电阻，降低导通发热
导通电阻 RDS (ON) 直接决定 MOSFET 导通损耗，是大电流电源器件选型的核心指标。
（1）VGS=10V 驱动条件：典型导通电阻 1.5mΩ，最大值 2.0mΩ
（2）VGS=4.5V 低压驱动条件：典型导通电阻 2.3mΩ，最大值 3.0mΩ
当下大量电源控制器的驱动输出仅为 4.5V，市面上部分国产 MOS 管在 4.5V 栅压条件下导通电阻会急剧升高，造成整机发热问题。JSM140N04D 针对低压驱动场景专门优化，4.5V 驱动依旧可以维持很低的导通内阻，兼容主流 Buck、Boost DC‑DC 芯片，不需要额外搭建栅极升压外围电路，简化整机电路设计。
器件栅极阈值电压 VGS (th) 范围 1.0V‑2.5V，典型值 1.7V，既可以规避器件误导通风险，又能够被常规 PWM 控制器正常驱动开启。体二极管正向压降典型 0.7V，在同步整流应用中，续流阶段损耗可控。
2.2 动态开关参数，平衡导通与开关损耗
电源系统总损耗分为导通损耗、开通关断带来的开关损耗两大部分，栅极电荷、寄生电容直接决定器件开关表现。 JSM140N04D 关键动态参数如下：
1.寄生电容：Ciss=3825pF，Coss=2795pF，Crss=575pF；
2.栅电荷：10V 驱动总栅电荷典型 68nC；4.5V 驱动总栅电荷典型 28nC；
3.开关时间：开通延迟 12.5ns，上升 9.5ns；关断延迟 57.5ns，下降 10.5ns；
4.体二极管反向恢复时间典型 20ns，反向恢复电荷 60nC。
较低的栅极电荷，意味着驱动芯片输出驱动能量需求更低，开关损耗得到有效抑制，适配几十千赫兹至数百千赫兹的 DC‑DC 变换电路。同时体二极管具备快速恢复特性，降低同步拓扑中反向恢复引发的电压尖峰，改善 EMI 电磁干扰表现，减少 RC 吸收元器件的使用。
产品出厂全部完成100% UIS 非钳位感性开关测试、栅极电阻测试。面对电机、继电器这类感性负载产生的雪崩冲击，器件拥有更强耐受能力，降低终端现场失效概率。雪崩能量 EAS 典型 201mJ，雪崩电流 47A。
2.3 重视降额设计，规避热击穿风险
不少硬件工程师只参考规格书首页 140A 最大标称电流，忽略温度降额要求，样机测试正常，但批量产品现场异常损坏。
（1）壳温 TC=25℃，连续漏极电流 140A；壳温上升至 100℃，电流降额至 80A。
（2）壳温超过 25℃以后，器件允许最大功耗线性下降；结温达到上限 150℃时，功耗、允许电流归零。
手册配套完整安全工作区 SOA 曲线、瞬态热阻抗曲线。脉冲大电流设计场景，工程师可借助瞬态热阻抗数据评估不同脉冲宽度、占空比下芯片结温，规避热击穿风险。器件最大电流为硅芯片理论极限，实际项目必须结合 PCB 散热条件，预留充足降额裕量。
三、核心应用场景

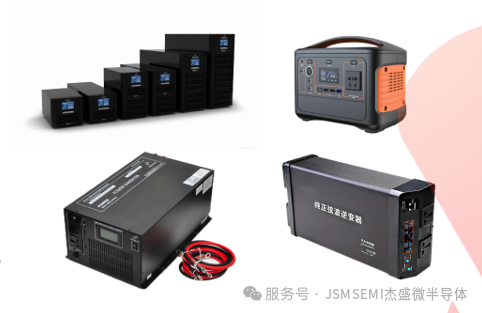

杰盛微 JSM140N04D 面向 40V 以内电压平台，属于低压大电流功率开关器件，可作为主功率开关或者同步整流管使用，主要适用场景包含：
1.工业 DC‑DC 变换器：同步 Buck 降压电路、大电流电源模块、大功率板载电源；
2.电池管理系统：锂电池保护回路、大电流放电开关、便携储能电源；
3.直流电机驱动：低压有刷电机控制、电磁阀、继电器感性负载开关；
4.大功率负载开关：工业设备配电回路、低压电源转换；
5.其余需要 SMT 贴片生产、追求高可靠性的大电流功率变换系统。
器件优异的 4.5V 低压驱动能力，兼容市面主流电源 IC，助力国内电源项目实现元器件国产化替代。
四、硬件设计实用注意事项
高性能器件，需要合理电路、PCB 设计才能充分发挥性能，整理工程实操建议供工程师参考。
4.1 PCB 散热设计是重中之重
TO‑252 器件性能上限由 PCB 铜箔面积决定。大电流应用，漏极焊盘尽量做大，多布置散热过孔，把热量传导至内层或者底层铜皮。切勿直接按照 140A 标称电流做整机设计，必须结合整机温升测试确定实际可用电流。
4.2 栅极驱动与振荡抑制
器件栅极内阻典型 2Ω。栅极布线尽可能短；高频工况可以根据实际波形串入小阻值栅极电阻，抑制寄生振荡，压低电压尖峰。优先采用 10V 驱动；控制器仅支持 4.5V 输出时器件虽可正常工作，但导通损耗会提升，务必做好温升评估。
4.3 感性负载预留雪崩保护裕量
器件虽 100% 经过 UIS 测试，实际电路依旧建议预留电压裕量。电机、继电器断开瞬间会产生感应高压，增加钳位或者吸收保护电路，防止反复雪崩加速器件老化。
4.4 高温环境必须降额使用
环境温度升高，芯片结温同步上升，器件允许工作电流随之下降。同时导通电阻随结温升高而变大，进一步加剧发热，形成发热正反馈。高温工况下，工作电流必须做充分降额。
五、总结
国产功率半导体产业持续快速发展，越来越多国产器件性能可以对标海外同类产品。杰盛微 JSM140N04D，在 TO‑252 紧凑型贴片封装之内，实现 40V 耐压、140A 大电流、超低导通电阻，兼顾 4.5V 低压驱动能力，全批次雪崩可靠性筛选，为工业电源、储能、电机驱动领域提供高性价比国产 MOS 解决方案。
器件完整规格书可以前往杰盛微官网获取，资料包含完整电气参数、特性曲线、测试电路、TO‑252 封装尺寸、PCB 推荐焊盘图纸，方便工程师开展原理图绘制、PCB 布局以及样机调试。
硬件设计没有捷径，合适的器件搭配严谨的电路布局、充足的降额设计，才能保障终端产品长期稳定运行。
关于杰盛微 JSMSEMI
杰盛微专注功率半导体器件研发与销售，产品覆盖 N/P 沟道 MOSFET、肖特基二极管等功率器件，面向工业控制、储能、消费电子、车载等市场，持续推出高性能、高可靠性的功率器件，助力硬件方案国产化。
如需样品与技术支持，欢迎后台留言联系我们。
