JSM240N04Q5 N 沟道增强型 SGT MOSFET
发布日期:2026/8/29 11:02:23
当下电源行业朝着高功率密度、小型化、高效率方向持续迭代,硬件工程师常常会遇到棘手的选型难题:既要在有限 PCB 板空间内承载百安培级大电流,又要控制整机温升;既要保障低压 4.5V 驱动条件下优异导通性能,又要兼顾开关速度与器件可靠性;同时还要应对浪涌、雪崩冲击等复杂工况考验。传统沟槽 MOS 往往很难同时兼顾全部需求。
作为国内功率半导体领域深耕中低压 MOS 赛道的厂商,杰盛微(JSMSEMI)推出 JSM240N04Q5 N 沟道增强型 SGT MOSFET,凭借分裂栅沟槽工艺、PDFN5060‑8L 高效散热封装,把 40V 耐压、245A 大电流能力集成在紧凑型贴片封装内部,为 DC‑DC 变换器、不间断电源 UPS、大功率功率开关等场景,提供高可靠国产器件选型方案。
一、SGT 分裂栅沟槽工艺,破解传统 MOS 性能矛盾
功率 MOSFET 作为电源电路的 “电子开关”,导通电阻、栅极电荷两大核心指标,直接决定整机导通损耗与开关损耗。传统沟槽 MOS 在追求更低导通电阻时,往往会带来栅电荷上升,开关损耗增加,二者很难做到两全。
SGT(Split‑Gate Trench,分裂栅沟槽)工艺,就是解决这一矛盾的关键技术路径。
杰盛微 JSM240N04Q5 采用自研分裂栅沟槽 MOSFET 技术,高密度单元版图设计,在压低\(R_{DS(on)}\)导通电阻的同时,有效优化器件电容特性,兼顾低导通损耗与优良开关性能,实现更优 FOM 品质因数。
同时器件出厂实现100% EAS 雪崩测试、100% VVps 测试,每一颗芯片都经过雪崩能力验证,面对感性负载、电压尖峰、浪涌冲击场景,器件抗冲击能力更强,大幅降低整机失效风险。
在物料属性上,JSM240N04Q5 为无卤器件,封装环氧树脂满足 UL94 V‑0 阻燃等级;湿度敏感等级 MSL1,生产焊接环节无需严格管控拆封后的暴露时间,给 SMT 生产带来极大便利,减少产线因受潮引发的器件不良,适配大批量工业化生产需求。

二、PDFN5060‑8L 功率封装,小尺寸释放强散热能力
很多大功率设备方案,器件发热是制约整机功率上限的关键瓶颈,封装散热能力直接决定 MOS 能不能充分发挥芯片本身性能。

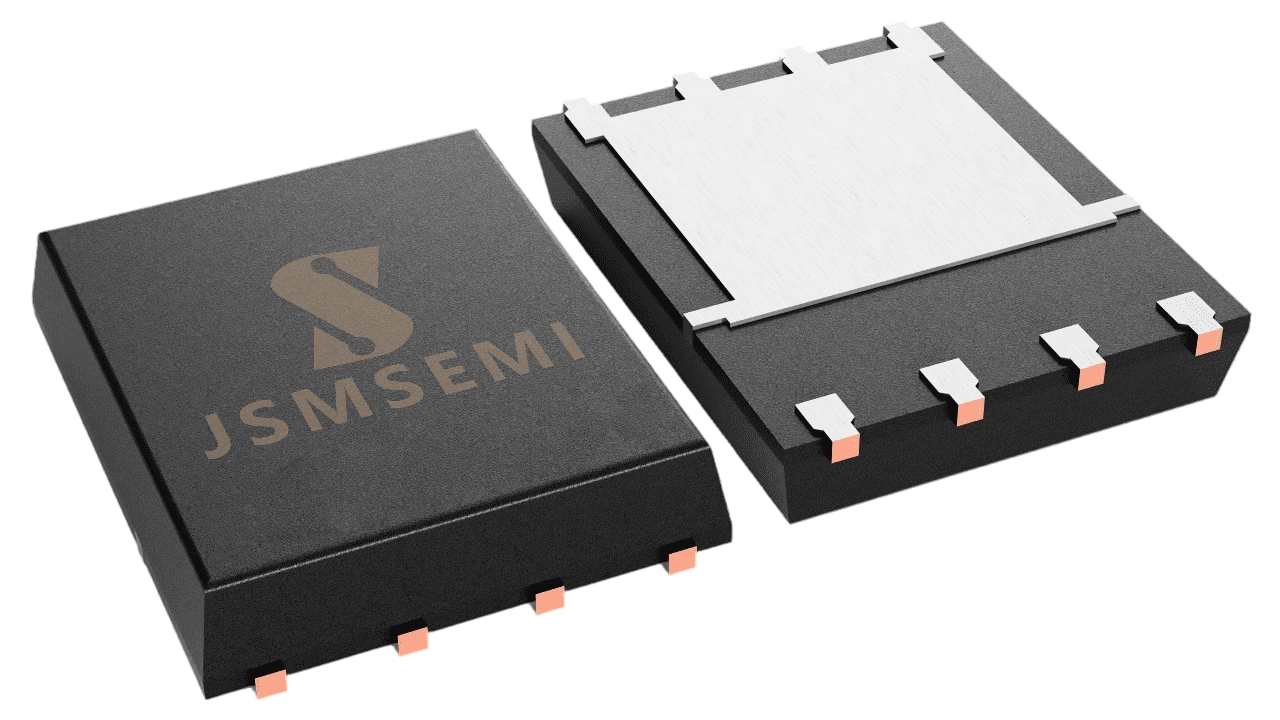

JSM240N04Q5 采用PDFN5060‑8L(DFN5060‑8L)无引脚功率封装,封装尺寸 5×6mm。该封装拥有大面积裸露焊盘,直接和 PCB 铺铜充分接触,热量可以快速传导至电路板,散热表现远优于普通小尺寸 DFN 封装。

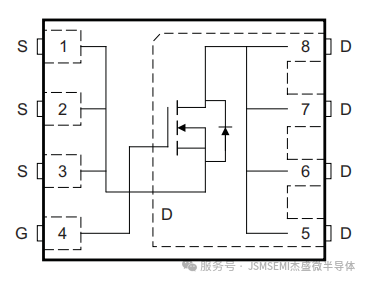

1.引脚布局设计:
(1)多引脚并联引出漏极 D、源极 S,栅极 G 独立引脚;
(2)多 D/S 引脚并联,降低引脚寄生电阻,大电流工作时减少引脚发热;
(3)芯片内部集成体二极管,可承担续流工作,简化外围电路设计。
完整的封装机械规格在数据手册中完整给出,包含本体长宽、引脚间距、焊盘尺寸、倒角等全套参数,硬件工程师可以直接用于 PCB 库绘制,方便快速导入项目设计。
重点提示:PDFN5060‑8L 封装,对比传统 TO‑220、TO‑252 插件封装,可以大幅缩减 PCB 占位面积,助力设备小型化;不需要插件焊接,完全适配 SMT 贴片产线,提升生产效率。

三、核心电气特性解析,适配复杂大功率工况
JSM240N04Q5 是一款 40V N 沟道增强型 MOSFET,额定大电流 245A,40V 耐压给系统预留充足电压裕量,可应对电压扰动、开关尖峰,适配 12‑24V 系统大功率变换场景。
1.导通电阻性能
器件导通电阻随栅极电压变化,在\(V_{GS}=4.5V\)低压驱动条件下,依然可以实现较低的导通电阻,兼容多数电源芯片 4.5V 驱动输出,不用额外抬高驱动电压,降低驱动电路设计压力。
从规格曲线可以看到:随着结温升高,\(R_{DS(on)}\)会出现规律性抬升;而在大电流工况下,导通电阻也会小幅增加。硬件设计做温升预估时,需要充分考虑高温、大电流下导通电阻的变化,预留足够降额,避免满负载下过热。
2.电容与开关特性
输入电容\(C_{iss}\)典型值 6200pF,同时手册完整提供\(C_{oss}\)输出电容、\(C_{rss}\)反向传输电容曲线;栅电荷曲线完整呈现不同电荷下栅源电压变化,方便工程师评估驱动电路功耗、开关速度,用于开关损耗仿真计算。
开通延迟、上升时间等开关参数均有标准测试条件,方便和竞品器件做横向对比,评估高频工作下的损耗水平。
3.体二极管性能
芯片内置体二极管,可用于续流场景。手册给出 25℃、150℃两种温度下二极管正向特性曲线。高温环境下,二极管正向压降会发生变化,在同步整流、感性负载续流设计中,需要关注二极管导通损耗,评估系统温升。
4.安全工作区 SOA 与热特性
手册附带完整的SOA 安全工作区曲线,覆盖直流、10ms、1ms、300us、100us、10us 多种脉冲工况,部分工作区间受导通电阻限制。硬件工程师做器件选型时,不能仅仅参考标称连续电流,要结合 SOA 曲线,判断实际工作点是否落在安全区间内,规避硬开关、大脉冲电流带来的器件损坏风险。
同时提供瞬态热阻抗曲线,支持脉冲工况下结温仿真计算;功率耗散曲线直观展示壳温升高时器件最大允许功耗持续下降,提醒我们高温环境下必须做降额使用。另外击穿电压、阈值电压随结温变化曲线齐全,方便在全温域(低温到高温)下评估系统稳定性。

四、典型应用场景,覆盖多类功率设备
依托 40V 耐压、245A 大电流、优秀散热封装、高可靠性的综合优势,JSM240N04Q5 非常适合以下设备:
1.不间断电源 UPS:储能逆变、充放电回路主功率开关,承受大冲击电流,雪崩可靠性带来更高整机稳定性;
2.大功率 DC‑DC 变换器:大电流降压、升压模块,同步整流回路,追求高效率与小体积;
3.各类大功率功率开关应用:大电流负载切换、电池管理系统主回路等。
在上述场景中,器件既可以作为主开关管,也可以用于同步整流下管。凭借 MSL1 等级、无卤、UL94 V‑0 阻燃,也满足工业设备对物料环保、可靠性的要求。

五、国产化浪潮下,国产功率器件的价值
近些年,国内功率半导体产业快速发展,越来越多本土厂商实现工艺自主,不断推出性能对标国际大厂的 MOSFET 产品。
杰盛微持续深耕中低压功率器件赛道,从芯片设计、工艺开发到封装测试,建立完整产品开发体系。JSM240N04Q5 这颗 SGT MOSFET,正是面向大功率高密度电源市场打造的国产替代方案。
对于设备厂商而言,选用靠谱国产器件,不仅仅是供应链多元化,降低供货周期风险;同时原厂可以提供完整规格书、应用技术支持,协助硬件工程师做选型评估、调试问题分析,缩短产品开发周期。
1.选型小建议:
(1)实际项目设计务必做好降额,参考 SOA 安全工作区,不能直接使用标称最大电流;
(2)PDFN5060‑8L 封装,PCB 布局时,要充分扩大器件焊盘铺铜面积,辅助散热,充分发挥器件性能;
(3)高频开关应用,关注栅极驱动电阻匹配,兼顾开关损耗与 EMI 表现;
(4)高温工况,充分考虑温度对导通电阻、阈值电压、体二极管特性带来的影响。

结语
功率 MOSFET 看着是一颗小小的贴片器件,却实实在在决定电源设备的效率、温升、寿命与稳定性。杰盛微 JSM240N04Q5,依托 SGT 分裂栅沟槽工艺,搭配 PDFN5060‑8L 高效散热封装,把 40V、245A 大电流能力压缩到小尺寸贴片封装之中,同时完整的可靠性测试、全套特性曲线,为硬件工程师的产品开发提供坚实支撑。
后续杰盛微还将持续迭代 SGT 系列 MOSFET 产品,覆盖更多电压、电流档位,面向储能、工业电源、消费大功率设备输出更多国产功率器件方案。
如需获取 JSM240N04Q5 完整规格书、样品申请,欢迎联系杰盛微商务与技术支持团队。
