今天为大家带来杰盛微（JSMSEMI）全新推出的JSM9958 高密度沟槽双 P‑channel MOSFET，该型号实现与 FDS9958‑NL 引脚定义完全兼容，SOP‑8 标准封装，可直接兼容原有 PCB，无需修改版图，为广大工程师提供稳定可靠的国产选型方案。

一、工艺内核：高密度沟槽技术打造高性能双 P‑MOS
杰盛微 JSM9958 采用自研先进高密度 Trench 沟槽工艺，这也是该型号性能表现的底层技术支撑。沟槽工艺通过优化芯片内部元胞密度，在芯片面积有限的条件下，兼顾低导通电阻 RDS (on)与超低栅极电荷 Qg两大核心指标，打破二者互相制约的痛点，同时实现导通损耗与开关损耗的双向优化。
JSM9958 为 SOP‑8 封装内部集成两路完全独立的 P 沟道 MOSFET，两路管子互不干涉。硬件设计上有两种实用用法：第一，两路分开独立使用，实现双路负载开关，管控两组供电回路；第二，两路 MOS 管引脚并联，提升整体通流能力，降低导通发热，适配更大电流工况。
引脚排布和参考对标型号保持一致：1 脚 S1、2 脚 G1 为第一路源极、栅极；3 脚 S2、4 脚 G2 为第二路源极、栅极；5、6 脚共 D2，7、8 脚共 D1 分别为两路漏极。工程师直接沿用原有硬件原理图与 PCB，不用重新改板，极大缩短国产化替换的项目周期。
器件严格遵循 RoHS 绿色产品规范，完成全套可靠性验证，满足消费类、工业类产品环保物料要求，可直接用于量产项目。同时器件具备优异的 CdV/dt 抑制能力，改善 MOS 管在高频开关工况下的干扰问题，提升整机系统抗干扰性能，降低 EMI 调试难度。

二、核心参数解读，看清器件硬实力

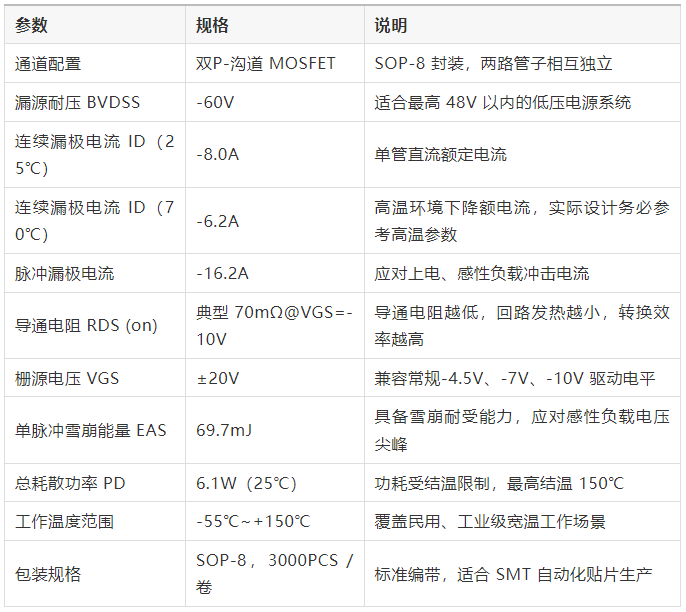

JSM9958 关键电气参数与对标型号保持对齐，下面针对选型重点参数做拆解，方便工程师快速评估适配性。

设计小提示：手册标称电流为标准测试板条件下的参数，实际整机应用，PCB 铜箔大小、散热条件、环境温度都会影响器件实际通流能力，电路设计需要预留充足降额余量，不要直接满参数运行。
从电气特性来看，JSM9958 拥有较低的栅极电荷，栅源电荷 Qgs、总栅电荷 Qg 控制优秀，开关速度表现亮眼，开通上升时间 Tr、关断延迟参数满足中小功率高频开关场景。器件内置寄生体二极管，在电机、继电器等感性负载场景，可提供续流通路，吸收反向电动势，保护功率回路。
器件完整输出全套典型特性曲线：输出伏安特性曲线、导通电阻随栅压变化曲线、体二极管正向特性、栅极电荷曲线、阈值电压随结温变化、导通电阻温度特性、电容特性、安全工作区 SOA、瞬态热阻抗、开关时序波形、非钳位感性雪崩 EAS 波形。全套曲线可以给到硬件工程师仿真、环路计算、温升评估充分的数据支撑，方便前期方案评估。
这里有一个非常关键的设计要点：P 沟道 MOSFET 导通电阻 RDS (on) 会随着结温升高而增大。系统长时间大电流工作，芯片温度上升，导通损耗会进一步变大，形成正反馈。所以在高温工况下，一定要重视 PCB 散热铜箔设计，充分利用 SOP‑8 焊盘进行散热，必要时做降额使用。同时栅极阈值 VGS (th) 也会随温度漂移，做逻辑电平驱动设计时，要兼顾低温、高温全温域的导通条件。

三、丰富落地场景，覆盖多类电源开关需求
凭借‑60V 耐压、双路独立 P‑MOS、优秀开关性能，JSM9958 适合大量中小功率电源管理场景。
✅ 负载开关与电源路径管理这是双 P‑MOS 最经典的应用。使用单颗 JSM9958 实现两路供电通路控制，实现模块上电、断电、电源切换。P 沟道 MOS 作为高边开关，驱动电路简单，无需复杂自举电路，MCU 电平即可完成控制，简化 BOM 物料。常见于工控板卡外设供电、智能家电主板、便携设备电源分配。
✅ 电池保护与充放电回路适用于多串锂电池、铅酸电池低压系统，用于充放电通路开关，低导通电阻减少电池回路压降，降低电量损耗。同时可以配合外围电路做防反接、电源热插拔保护。
✅ 小功率 DC‑DC、隔离辅助电源低压开关电源辅助回路，作为功率开关器件，低栅电荷特性保障开关效率，减少开关损耗，提升电源整体转换效率。
✅ 微型电机、风扇、继电器驱动回路小功率有刷电机、散热风扇控制，感性负载下依靠内部体二极管吸收反向电压尖峰。双管可以搭建简易 H 桥，实现电机正反转控制，应用于智能家居、小型电动设备。
✅ 工业控制板、安防设备、物联网终端各类工业终端、摄像头、网关设备内部多路电源管控，‑60V 耐压可以应对 48V 总线系统，耐受电源浪涌冲击。
使用提醒：JSM9958 两路 MOS 虽然集成在同一个封装，但是两路电气互相独立，设计时注意引脚不要出现短路；感性负载应用，要充分评估雪崩应力，尽量不要让器件长期工作在雪崩状态。

四、选择杰盛微 JSM9958，不止是一颗替代器件
当下功率半导体国产化浪潮之下，选型不能只看参数对标，供货稳定性、品质管控、技术支持、长期供货生命周期，都是项目必须考量的要素。杰盛微 JSM9958 带来的，是完整的国产器件解决方案。
1、硬件无缝替换，降低改造成本JSM9958 采用 SOP‑8 标准封装，引脚定义完全对标，老项目国产化替换，直接替换物料，不需要重新绘制 PCB，缩短研发周期，减少改版成本；新项目设计，也可以直接参考成熟电路，降低设计风险。
2、完整可靠性验证，保障量产稳定性器件完成全套可靠性测试，高低温循环、温度冲击、高压应力、雪崩耐久等测试项目，满足批量量产品质要求，符合 RoHS 绿色环保标准，适配消费及工业产品。
3、稳定供货，规避供应链风险作为本土功率半导体厂商，杰盛微搭建完整的供应链体系，JSM9958 采用卷带 3000PCS / 盘标准出货，支持小批量试样到大批量量产，有效缓解海外器件交期长、货源紧张的痛点。
4、配套技术支持服务杰盛微为客户提供完整规格书、特性曲线、应用参考建议。硬件工程师在方案选型、电路调试、温升评估、失效分析等环节，可获得原厂技术支撑，解决项目落地过程中的各类问题。
很多工程师会有误区，Pin‑to‑Pin 等于直接照搬就万无一失。这里提醒大家，即便是引脚兼容的国产 MOSFET，在正式大批量投产前，务必完成样品测试：覆盖常温、高低温环境，做导通、开关、温升、浪涌冲击等整机验证，确认器件在整机工况下的表现，再导入量产，规避参数差异带来的潜在风险。

总 结
功率 MOSFET 看似是一颗小小的分立器件，却直接决定电源系统的效率、发热、稳定性。面对供应链不确定性，国产化替代不是简单参数对标，而是工艺、可靠性、供货、技术服务的综合比拼。
杰盛微 JSM9958 双 P 沟道 MOSFET，依托自研高密度沟槽工艺，以‑60V 耐压、优异导通特性、双路独立通道、SOP‑8 通用封装，为负载开关、电源路径管理、电池保护等场景提供高性价比国产选型。不管是老项目物料替代，还是新项目方案选型，都值得工程师纳入评估清单。
