JSM20P06D N 沟道沟槽 MOSFET
发布日期：2026/10/24 10:21:25
在电源变换、电机控制的硬件设计中，功率 MOSFET 是整个系统的 “电力阀门”。管子性能的优劣，直接决定整机的转换效率、温升表现以及长期运行可靠性。尤其是 TO‑252 这种主流贴片封装，兼顾散热能力与 SMT 大批量生产优势，被大量应用在工业电源、电机驱动、不间断电源等产品当中。
但硬件工程师在选型过程中，常常会遇到不少现实痛点：大电流工况下导通发热严重、感性负载容易出现雪崩击穿、低压栅极驱动下导通电阻恶化、器件参数一致性差、缺少完整可靠性筛选，很多进口物料交期长、成本居高不下，给产品量产带来诸多困扰。
针对 60V 电压平台低压大功率市场需求，杰盛微（JSMSEMI）推出 JSM20P06D N 沟道沟槽 MOSFET，以沟槽工艺、低导通内阻、完善可靠性测试、TO‑252 标准化封装，为 DC‑DC 变换器、电机驱动、UPS 不间断电源等场景提供高性价比的国产功率器件解决方案。
一、产品核心定位：60V/30A TO‑252 N‑Channel MOSFET

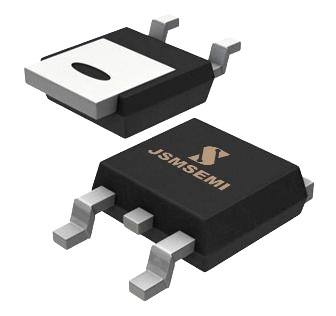

JSM20P06D 是一款采用先进沟槽功率 MOSFET 工艺打造的 N 沟道功率管，额定耐压 60V，连续漏极电流可达 30A，封装采用行业通用 TO‑252 贴片封装，背面自带金属散热焊盘，焊盘与漏极 D 直通，能够借助 PCB 铜箔实现高效导热散热，非常适合贴片自动化生产。
（1）产品基础规格一览
1. 器件类型：N‑Channel 沟槽功率 MOSFET
2. 漏源耐压\(BV_{DSS}\)：60V
3. 连续漏极电流\(I_D\)：30A
4. 导通电阻\(R_{DS(ON)}\)：最大 30mΩ@\(V_{GS}=10V\)；40mΩ@\(V_{GS}=4.5V\)
5. 封装：TO‑252（3 引脚 + 散热 TAB 焊盘）
6. 工作温度：‑55℃ ~ +150℃
7. 工艺特性：无卤素、MSL1 湿气敏感度等级，环氧树脂满足 UL94 V‑0 阻燃标准
8. 可靠性筛选：100% EAS 单脉冲雪崩测试、100% 耐压\(BV_{DSS}\)测试
引脚定义清晰标准化：1 脚为栅极 G，2 脚（散热焊盘 TAB）为漏极 D，3 脚为源极 S，芯片内部集成高性能体二极管，工程师可以直接沿用 TO‑252 通用封装库，不需要重新做复杂的 PCB 改板，降低替换迁移成本。
二、四大核心优势，解决硬件设计实际痛点
1、高低驱动电压均保持低导通电阻，降低整机发热损耗
导通电阻\(R_{DS(ON)}\)是 MOSFET 选型最关键指标，电阻越大，大电流工作下 I²R 损耗越高，设备温升就越严重，直接拉低电源转换效率。
JSM20P06D 依托高密度元胞沟槽设计，在\(V_{GS}=10V\)驱动条件下最大导通电阻仅 30mΩ；即便是 4.5V 低压栅极驱动场景，最大导通电阻控制在 40mΩ，适配很多 MCU、驱动 IC 的低压输出驱动。这一点对于板载 DC‑DC、电机 H 桥驱动尤为友好，不需要额外增加高压驱动电路，简化外围 BOM，同时抑制导通发热，减轻 PCB 散热设计压力。
2、完善雪崩可靠性筛选，从容应对感性负载冲击
电机、继电器、线圈都属于典型感性负载，在关断瞬间会产生很高的电压尖峰，很容易造成 MOS 管雪崩击穿，很多器件规格书写得参数好看，却没有做雪崩筛选，产品批量使用时会出现偶发损坏问题。
JSM20P06D 出厂执行100% EAS 单脉冲雪崩能量测试以及 100% 漏源耐压测试，每一颗器件都经过雪崩工况验证，具备充足的抗浪涌能力，可承受电机启停、断电瞬间产生的反向电动势冲击，有效降低现场失效概率，提升整机长期可靠性。规格书提供完整 EAS 雪崩计算公式与测试波形，方便硬件工程师做仿真、余量评估。
器件集成内置体二极管，连续源极电流 25A，脉冲源极电流 100A，反向恢复时间典型 17ns，反向恢复电荷典型 12nC，续流能力优秀，适配同步整流、H 桥电机驱动的续流需求。
3、开关特性均衡，兼顾损耗与工作频率
在开关电源设计中，除导通损耗之外，开关损耗也会直接影响电源效率。栅电荷、开关延时、上升下降时间决定器件适合的工作频率区间。
JSM20P06D 动态特性表现均衡：总栅电荷 Qg 典型 20nC，开通、关断延时以及上升、下降时间参数经过优化，适合中高频 DC‑DC 变换电路，在几十 kHz 开关频率下，导通损耗与开关损耗取得很好平衡。规格书完整提供 Ciss 输入电容、Coss 输出电容、Crss 反向传输电容全套动态参数，方便电源工程师开展电路仿真、环路调试。

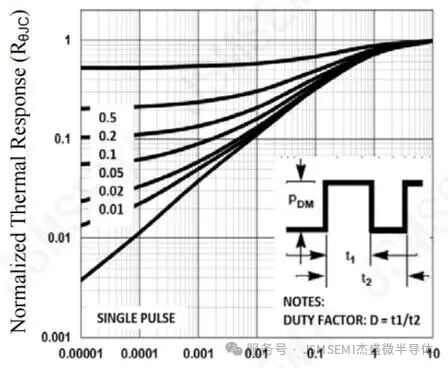

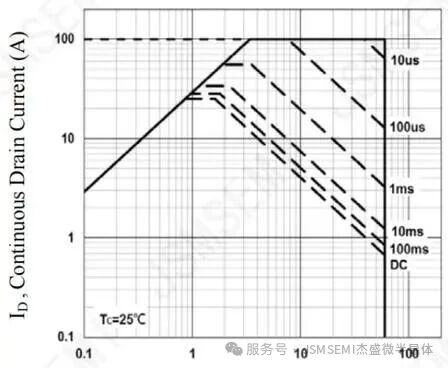

同时文档附带归一化瞬态热阻抗曲线、最大安全工作区 SOA 曲线图，区分直流、毫秒、微秒级脉冲负载工况，工程师做热设计和脉冲电流评估时有完整参考依据，避免只看直流标称电流，忽略脉冲、高温降额带来的风险。
4、工业级宽温 + 环保标准，适配量产供应链需求
器件工作温度范围覆盖‑55℃至 + 150℃，满足工业设备宽温使用环境；湿气敏感度等级 MSL‑1，回流焊不需要做复杂的防潮管控，生产仓储门槛低；采用无卤素材料，环氧树脂达到 UL94 V‑0 阻燃等级，满足 RoHS 绿色环保标准。
订购料号 JSM20P06D，TO‑252 封装，卷带包装 2500pcs / 盘，完全适配 SMT 全自动贴片机产线，供货稳定，可实现大批量交付。杰盛微同步输出完整版本规格书，包含电气参数、开关波形、安全工作区、封装机械尺寸图纸，为硬件开发、结构设计提供完备参考。
三、多元应用场景，覆盖低压功率主流赛道
凭借 60V 耐压、大电流、低内阻、TO‑252 封装的综合优势，JSM20P06D 可以广泛应用于多种功率变换设备当中：
1. DC‑DC 变换器升降压模块、板载电源、同步整流回路，低导通电阻降低大电流损耗，均衡开关参数适配常规开关频率，助力电源实现小型化高功率密度设计。
2. 电机驱动电路直流电机、小型执行机构驱动回路。电机属于感性负载，器件雪崩耐受能力、体二极管续流能力，能够从容应对频繁启停、换向带来的冲击电流，减少 MOS 管烧毁故障。
3. UPS 不间断电源低压侧功率开关、整流支路。UPS 设备需要 7×24 小时不间断运行，对器件稳定性、抗短时浪涌能力要求严苛，宽温特性适配复杂供电环境。
4. 通用功率开关应用各类低压大功率负载开关、储能管理回路，60V 耐压为系统留有充足电压安全裕量。
工程小提示：TO‑252 封装标称电流为理想壳温 25℃条件参数，实际 PCB 设计时，需要充分利用散热焊盘，铺足够面积铜箔配合散热过孔，根据热阻曲线做好电流降额设计，保障高温工况稳定运行。
四、杰盛微：深耕国产功率器件，助力硬件国产化替代
深圳市杰盛微半导体（JSMSEMI）是一家高新技术企业，由专家与海归博士团队创立，专注功率器件、驱动 IC、磁性传感器、电源管理芯片研发，拥有完整自主研发体系，产品矩阵覆盖 MOSFET、驱动芯片、霍尔传感器、二三极管等上万种型号，服务工业控制、电源储能、电机电控、消费电子等众多行业客户深圳市杰盛...。
面对当下行业国产化替代浪潮，杰盛微持续打磨功率器件产品，不止是提供芯片物料，同时配套完整规格文档、技术支持服务。FAE 团队可配合客户开展器件选型、应用问题答疑，协助硬件工程师缩短产品开发周期。
JSM20P06D 作为 TO‑252 封装 60V 等级 N 沟道 MOSFET，在参数、可靠性、供应链交付方面，为广大硬件工程师提供又一个扎实可靠的国产选型方案。
获取资料：如需 JSM20P06D 完整规格书，可访问杰盛微官网，或联系业务对接人员索取，欢迎样品评估与技术交流。
但硬件工程师在选型过程中，常常会遇到不少现实痛点：大电流工况下导通发热严重、感性负载容易出现雪崩击穿、低压栅极驱动下导通电阻恶化、器件参数一致性差、缺少完整可靠性筛选，很多进口物料交期长、成本居高不下，给产品量产带来诸多困扰。
针对 60V 电压平台低压大功率市场需求，杰盛微（JSMSEMI）推出 JSM20P06D N 沟道沟槽 MOSFET，以沟槽工艺、低导通内阻、完善可靠性测试、TO‑252 标准化封装，为 DC‑DC 变换器、电机驱动、UPS 不间断电源等场景提供高性价比的国产功率器件解决方案。
JSM20P06D 是一款采用先进沟槽功率 MOSFET 工艺打造的 N 沟道功率管，额定耐压 60V，连续漏极电流可达 30A，封装采用行业通用 TO‑252 贴片封装，背面自带金属散热焊盘，焊盘与漏极 D 直通，能够借助 PCB 铜箔实现高效导热散热，非常适合贴片自动化生产。
（1）产品基础规格一览
1. 器件类型：N‑Channel 沟槽功率 MOSFET
2. 漏源耐压\(BV_{DSS}\)：60V
3. 连续漏极电流\(I_D\)：30A
4. 导通电阻\(R_{DS(ON)}\)：最大 30mΩ@\(V_{GS}=10V\)；40mΩ@\(V_{GS}=4.5V\)
5. 封装：TO‑252（3 引脚 + 散热 TAB 焊盘）
6. 工作温度：‑55℃ ~ +150℃
7. 工艺特性：无卤素、MSL1 湿气敏感度等级，环氧树脂满足 UL94 V‑0 阻燃标准
8. 可靠性筛选：100% EAS 单脉冲雪崩测试、100% 耐压\(BV_{DSS}\)测试
引脚定义清晰标准化：1 脚为栅极 G，2 脚（散热焊盘 TAB）为漏极 D，3 脚为源极 S，芯片内部集成高性能体二极管，工程师可以直接沿用 TO‑252 通用封装库，不需要重新做复杂的 PCB 改板，降低替换迁移成本。
1、高低驱动电压均保持低导通电阻，降低整机发热损耗
导通电阻\(R_{DS(ON)}\)是 MOSFET 选型最关键指标，电阻越大，大电流工作下 I²R 损耗越高，设备温升就越严重，直接拉低电源转换效率。
JSM20P06D 依托高密度元胞沟槽设计，在\(V_{GS}=10V\)驱动条件下最大导通电阻仅 30mΩ；即便是 4.5V 低压栅极驱动场景，最大导通电阻控制在 40mΩ，适配很多 MCU、驱动 IC 的低压输出驱动。这一点对于板载 DC‑DC、电机 H 桥驱动尤为友好，不需要额外增加高压驱动电路，简化外围 BOM，同时抑制导通发热，减轻 PCB 散热设计压力。
2、完善雪崩可靠性筛选，从容应对感性负载冲击
电机、继电器、线圈都属于典型感性负载，在关断瞬间会产生很高的电压尖峰，很容易造成 MOS 管雪崩击穿，很多器件规格书写得参数好看，却没有做雪崩筛选，产品批量使用时会出现偶发损坏问题。
JSM20P06D 出厂执行100% EAS 单脉冲雪崩能量测试以及 100% 漏源耐压测试，每一颗器件都经过雪崩工况验证，具备充足的抗浪涌能力，可承受电机启停、断电瞬间产生的反向电动势冲击，有效降低现场失效概率，提升整机长期可靠性。规格书提供完整 EAS 雪崩计算公式与测试波形，方便硬件工程师做仿真、余量评估。
器件集成内置体二极管，连续源极电流 25A，脉冲源极电流 100A，反向恢复时间典型 17ns，反向恢复电荷典型 12nC，续流能力优秀，适配同步整流、H 桥电机驱动的续流需求。
3、开关特性均衡，兼顾损耗与工作频率
在开关电源设计中，除导通损耗之外，开关损耗也会直接影响电源效率。栅电荷、开关延时、上升下降时间决定器件适合的工作频率区间。
JSM20P06D 动态特性表现均衡：总栅电荷 Qg 典型 20nC，开通、关断延时以及上升、下降时间参数经过优化，适合中高频 DC‑DC 变换电路，在几十 kHz 开关频率下，导通损耗与开关损耗取得很好平衡。规格书完整提供 Ciss 输入电容、Coss 输出电容、Crss 反向传输电容全套动态参数，方便电源工程师开展电路仿真、环路调试。
同时文档附带归一化瞬态热阻抗曲线、最大安全工作区 SOA 曲线图，区分直流、毫秒、微秒级脉冲负载工况，工程师做热设计和脉冲电流评估时有完整参考依据，避免只看直流标称电流，忽略脉冲、高温降额带来的风险。
4、工业级宽温 + 环保标准，适配量产供应链需求
器件工作温度范围覆盖‑55℃至 + 150℃，满足工业设备宽温使用环境；湿气敏感度等级 MSL‑1，回流焊不需要做复杂的防潮管控，生产仓储门槛低；采用无卤素材料，环氧树脂达到 UL94 V‑0 阻燃等级，满足 RoHS 绿色环保标准。
订购料号 JSM20P06D，TO‑252 封装，卷带包装 2500pcs / 盘，完全适配 SMT 全自动贴片机产线，供货稳定，可实现大批量交付。杰盛微同步输出完整版本规格书，包含电气参数、开关波形、安全工作区、封装机械尺寸图纸，为硬件开发、结构设计提供完备参考。
三、多元应用场景，覆盖低压功率主流赛道
凭借 60V 耐压、大电流、低内阻、TO‑252 封装的综合优势，JSM20P06D 可以广泛应用于多种功率变换设备当中：
1. DC‑DC 变换器升降压模块、板载电源、同步整流回路，低导通电阻降低大电流损耗，均衡开关参数适配常规开关频率，助力电源实现小型化高功率密度设计。
2. 电机驱动电路直流电机、小型执行机构驱动回路。电机属于感性负载，器件雪崩耐受能力、体二极管续流能力，能够从容应对频繁启停、换向带来的冲击电流，减少 MOS 管烧毁故障。
3. UPS 不间断电源低压侧功率开关、整流支路。UPS 设备需要 7×24 小时不间断运行，对器件稳定性、抗短时浪涌能力要求严苛，宽温特性适配复杂供电环境。
4. 通用功率开关应用各类低压大功率负载开关、储能管理回路，60V 耐压为系统留有充足电压安全裕量。
工程小提示：TO‑252 封装标称电流为理想壳温 25℃条件参数，实际 PCB 设计时，需要充分利用散热焊盘，铺足够面积铜箔配合散热过孔，根据热阻曲线做好电流降额设计，保障高温工况稳定运行。
四、杰盛微：深耕国产功率器件，助力硬件国产化替代
深圳市杰盛微半导体（JSMSEMI）是一家高新技术企业，由专家与海归博士团队创立，专注功率器件、驱动 IC、磁性传感器、电源管理芯片研发，拥有完整自主研发体系，产品矩阵覆盖 MOSFET、驱动芯片、霍尔传感器、二三极管等上万种型号，服务工业控制、电源储能、电机电控、消费电子等众多行业客户深圳市杰盛...。
面对当下行业国产化替代浪潮，杰盛微持续打磨功率器件产品，不止是提供芯片物料，同时配套完整规格文档、技术支持服务。FAE 团队可配合客户开展器件选型、应用问题答疑，协助硬件工程师缩短产品开发周期。
JSM20P06D 作为 TO‑252 封装 60V 等级 N 沟道 MOSFET，在参数、可靠性、供应链交付方面，为广大硬件工程师提供又一个扎实可靠的国产选型方案。
获取资料：如需 JSM20P06D 完整规格书，可访问杰盛微官网，或联系业务对接人员索取，欢迎样品评估与技术交流。
