JSM60P06D 60V P 沟道增强型沟槽 MOSFET
发布日期：2026/10/26 9:46:10
在电源电路设计中，P 沟道 MOSFET 是高端开关、负载控制、电池管理方案里不可或缺的核心器件。相比于 N 沟道 MOSFET，P 沟道器件可以简化高端驱动电路，省去电荷泵等外围复杂电路，大幅降低 BOM 成本，在锂电池设备、DC‑DC 变换器、负载开关等场景备受青睐。但很多工程师选型时，常常会遇到导通电阻偏大、大电流发热严重、高温性能衰减快、器件可靠性不足等痛点。
针对低压大电流电源应用的市场需求，杰盛微（JSMSEMI）推出 JSM60P06D，一款 TO‑252 封装 60V P 沟道增强型沟槽 MOSFET，凭借先进沟槽工艺，实现低导通电阻、大电流承载、优秀高温稳定性，为国产硬件方案提供高性价比器件选择。
一、产品核心工艺与硬件规格

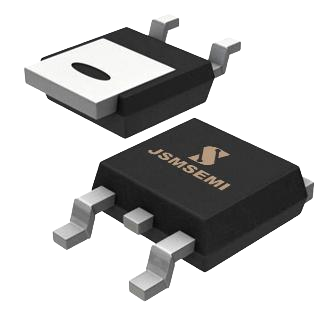

JSM60P06D 采用高密度先进沟槽工艺进行制造，工艺优化的核心目标就是压低器件导通电阻，降低导通损耗，提升整机电源转换效率。TO‑252 是电子行业非常通用的表面贴装功率封装，底部自带大面积散热焊盘，兼顾贴片生产便利性与散热能力，兼容 JEDEC TO‑252AA 标准，便于 PCB 布局设计。

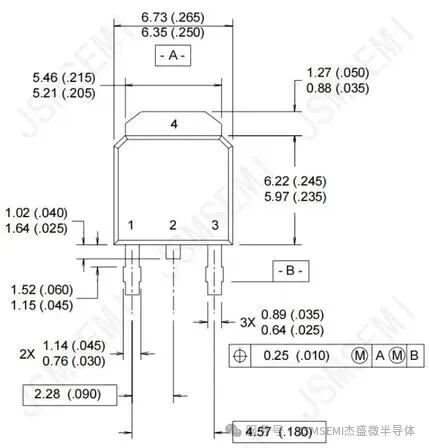

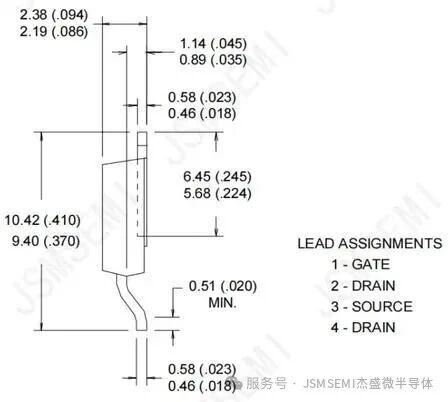

引脚定义（TO‑252）1 脚：G 栅极；2 脚（散热焊盘 TAB）：D 漏极；3 脚：S 源极；4 脚焊盘同样为漏极 D，用于加强散热与电流能力。
关键电气参数表现亮眼：
1. 漏源耐压 VDS：‑60V
2. VGS=‑10V 条件：连续电流‑26A，典型 RDS (on)=16mΩ
3. VGS=‑4.5V 逻辑电平驱动：连续电流‑20A，典型 RDS (on)=25mΩ
4. 脉冲漏极电流可达‑180A，应对瞬时大电流冲击
5. 栅极阈值电压 VGS (th)：‑1.0V~‑2.5V，适配常规逻辑驱动电平
6. 器件出厂 100% 经过 UIS 雪崩测试、栅极电阻 Rg 测试，全量可靠性筛选；完全符合 RoHS 环保标准，满足消费类、工业类产品环保要求。
很多 P 沟道 MOS 管在 4.5V 低压栅极驱动条件下导通电阻会急剧恶化，JSM60P06D 针对逻辑电平驱动做了优化，即便 VGS=-4.5V，依旧维持较低导通电阻，适合 MCU 直接驱动的负载开关场景，不用额外增加驱动放大电路。
二、多维性能解析，看懂器件真实实力
一份优秀的数据手册，不只是罗列极限参数，更会提供全套典型特性曲线，帮助工程师评估常温、高温、脉冲工况下器件真实表现，避免只看参数表造成设计翻车。
1.输出特性（Output Characteristics）手册提供 25℃与 175℃结温两套输出特性曲线，可以直观看到，不同栅极电压 VGS 下漏极电流与漏源电压关系。高温条件下器件电流能力会有所衰减，硬件设计必须预留足够降额，不能直接拿 25℃参数直接做满负荷设计。
2.导通电阻随结温变化功率 MOSFET 普遍存在一个特性：结温升高，导通电阻同步上升。JSM60P06D 归一化导通电阻曲线可以看到，随着结温从室温上升至 175℃，RDS (on) 逐步抬升。做热设计的时候，不能只用 25℃的 16mΩ 计算损耗，要结合工作温升评估实际发热，做好 PCB 铜皮散热设计。
3.电容与栅极电荷参数器件给出输入电容 Ciss、输出电容 Coss、反向传输电容 Crss 以及栅极总电荷 Qg 参数。电容、栅电荷直接决定 MOS 管开关损耗。在高频 DC‑DC 应用中，Qg 越低开关速度越快，开关损耗越小。工程师可以结合 Qg 参数评估 MCU 或者驱动芯片的栅极驱动能力，判断是否需要增加栅极电阻抑制振荡。
4.体二极管反向特性MOSFET 内部集成源‑漏体二极管，在 H 桥、电机驱动、感性负载电路中，体二极管会承担续流任务。手册给出 25℃、175℃下体二极管正向特性，高温下正向压降会发生变化，感性回路设计时要评估二极管续流损耗。
5.安全工作区 SOA 与瞬态热阻抗SOA 安全工作区曲线划定不同脉冲时长下，器件可以安全工作的电流电压边界。瞬态热阻抗曲线用于脉冲负载温升计算。很多工程师只关注直流电流参数，忽略脉冲工况，在电机、继电器、冲击负载场景容易出现器件异常损坏，这两组曲线是可靠性设计的重要参考依据。
6.壳温‑最大电流降额曲线壳温升高，器件允许最大直流漏极电流持续下降。当外壳温度达到 175℃，器件允许电流几乎降到 0，这提醒硬件设计一定要做好散热降额，TO‑252 封装虽自带焊盘，但贴片 PCB 铜皮面积直接决定散热上限。
绝对最大额定值为器件应力极限，代表超过该数值器件存在永久损坏风险，不等于可以在此条件稳定工作，实际项目设计务必做好降额使用，这是功率器件设计最基础原则。
三、主流应用场景，适配多元硬件方案
JSM60P06D 定位低压功率管理，主要面向三大类应用方向：电源管理单元、DC‑DC 转换器、负载开关，适配众多终端产品。
1. 负载开关（高端电源开关）P 沟道 MOSFET 最大优势就是做高侧开关，源极接电源正极，栅极由 MCU 电平控制，不需要电荷泵。广泛用于锂电池供电设备的电源通路控制、电池防反接保护、系统电源通断控制。便携式设备、工业模块、智能小家电都可以使用。
2. DC‑DC 转换器用于降压、升压 DC‑DC 电源模块，作为功率开关管参与电能变换。凭借低 RDS (on) 降低导通损耗，帮助电源方案实现更高转换效率，减少整机发热。
3. 小型电机与感性负载控制可应用于 H 桥驱动电路，配合 N 沟道 MOSFET 实现直流电机正反转控制，适用于小型电动设备、智能家居执行机构。注意感性负载要充分考量体二极管续流能力，做好吸收保护。
重要提示：根据杰盛微官方文档声明，该器件非专门定制版本，不建议直接用于军工、航空航天、汽车、医疗设备；如果需要上述领域使用，需要联系原厂获取专门指定版本，未经许可使用带来风险全部由使用者承担。
四、硬件设计小 Tips，避坑指南分享
1. 结合 JSM60P06D 器件特性，这里分享几条工程实操建议，供硬件开发者参考：
驱动电平考量
：当使用 MCU 3.3V 逻辑电平驱动时，VGS 幅值有限，器件导通电阻会变大，需要评估导通损耗是否在可接受范围，必要时增加电平转换电路。
2. 重视 PCB 散热
：TO‑252 底部焊盘一定要多开窗、铺大面积铜箔，铜箔是 TO‑252 器件最重要散热路径；没有足够铜箔，即便器件标称大电流，实际也跑不满。
3. 栅极电阻不可忽略
：高频开关场景，合理增加栅极电阻，抑制栅极振荡，避免 MOS 管误导通、EMI 超标。
4. 降额设计
：电压建议降额 70% 以内，电流建议按照 50%‑60% 降额设计，充分考虑整机温升带来的参数恶化。
5. 感性负载保护
：电机、继电器等感性负载，重视续流回路，评估体二极管承受能力，必要时增加外部续流器件。
五、国产功率器件，杰盛微持续深耕
深圳市杰盛微半导体（JSMSEMI），专注功率模拟芯片、磁性传感器、功率 MOSFET 等产品研发制造，构建完整国产器件产品矩阵，面向消费电子、工业控制、电源设备等行业，提供高可靠、可替代的器件方案深圳市杰盛...。
功率 MOSFET 看着是很普通的分立器件，但器件之间差距藏在细节：沟槽工艺水平、晶圆良率、出厂可靠性筛选、高温特性一致性，都会直接影响终端产品长期稳定性。JSM60P06D 从工艺优化、全检筛选、完整规格文档，全方位服务硬件工程师研发设计。
对于研发工程师，完整的数据手册是器件选型重要依据，包含极限参数、电气特性、全套特性曲线图、封装尺寸图纸，设计硬件时请以官方最新版规格书为准，器件参数会随产品迭代更新。
六、写在最后
国产半导体的进步，就体现在一颗颗分立功率器件之上。JSM60P06D 针对低压大电流场景，兼顾低导通电阻、逻辑电平驱动能力、TO‑252 通用封装，给电源设计提供又一个可靠国产选型。
硬件选型没有万能器件，没有参数表上 “越高越好”，只有匹配自己电路工况才是最好。选型的时候，除了看电压电流，还要仔细评估导通电阻、驱动条件、高温降额、散热条件，把数据手册的曲线用好，才能让产品稳定可靠。
针对低压大电流电源应用的市场需求，杰盛微（JSMSEMI）推出 JSM60P06D，一款 TO‑252 封装 60V P 沟道增强型沟槽 MOSFET，凭借先进沟槽工艺，实现低导通电阻、大电流承载、优秀高温稳定性，为国产硬件方案提供高性价比器件选择。
JSM60P06D 采用高密度先进沟槽工艺进行制造，工艺优化的核心目标就是压低器件导通电阻，降低导通损耗，提升整机电源转换效率。TO‑252 是电子行业非常通用的表面贴装功率封装，底部自带大面积散热焊盘，兼顾贴片生产便利性与散热能力，兼容 JEDEC TO‑252AA 标准，便于 PCB 布局设计。
引脚定义（TO‑252）1 脚：G 栅极；2 脚（散热焊盘 TAB）：D 漏极；3 脚：S 源极；4 脚焊盘同样为漏极 D，用于加强散热与电流能力。
关键电气参数表现亮眼：
1. 漏源耐压 VDS：‑60V
2. VGS=‑10V 条件：连续电流‑26A，典型 RDS (on)=16mΩ
3. VGS=‑4.5V 逻辑电平驱动：连续电流‑20A，典型 RDS (on)=25mΩ
4. 脉冲漏极电流可达‑180A，应对瞬时大电流冲击
5. 栅极阈值电压 VGS (th)：‑1.0V~‑2.5V，适配常规逻辑驱动电平
6. 器件出厂 100% 经过 UIS 雪崩测试、栅极电阻 Rg 测试，全量可靠性筛选；完全符合 RoHS 环保标准，满足消费类、工业类产品环保要求。
很多 P 沟道 MOS 管在 4.5V 低压栅极驱动条件下导通电阻会急剧恶化，JSM60P06D 针对逻辑电平驱动做了优化，即便 VGS=-4.5V，依旧维持较低导通电阻，适合 MCU 直接驱动的负载开关场景，不用额外增加驱动放大电路。
二、多维性能解析，看懂器件真实实力
一份优秀的数据手册，不只是罗列极限参数，更会提供全套典型特性曲线，帮助工程师评估常温、高温、脉冲工况下器件真实表现，避免只看参数表造成设计翻车。
1.输出特性（Output Characteristics）手册提供 25℃与 175℃结温两套输出特性曲线，可以直观看到，不同栅极电压 VGS 下漏极电流与漏源电压关系。高温条件下器件电流能力会有所衰减，硬件设计必须预留足够降额，不能直接拿 25℃参数直接做满负荷设计。
2.导通电阻随结温变化功率 MOSFET 普遍存在一个特性：结温升高，导通电阻同步上升。JSM60P06D 归一化导通电阻曲线可以看到，随着结温从室温上升至 175℃，RDS (on) 逐步抬升。做热设计的时候，不能只用 25℃的 16mΩ 计算损耗，要结合工作温升评估实际发热，做好 PCB 铜皮散热设计。
3.电容与栅极电荷参数器件给出输入电容 Ciss、输出电容 Coss、反向传输电容 Crss 以及栅极总电荷 Qg 参数。电容、栅电荷直接决定 MOS 管开关损耗。在高频 DC‑DC 应用中，Qg 越低开关速度越快，开关损耗越小。工程师可以结合 Qg 参数评估 MCU 或者驱动芯片的栅极驱动能力，判断是否需要增加栅极电阻抑制振荡。
4.体二极管反向特性MOSFET 内部集成源‑漏体二极管，在 H 桥、电机驱动、感性负载电路中，体二极管会承担续流任务。手册给出 25℃、175℃下体二极管正向特性，高温下正向压降会发生变化，感性回路设计时要评估二极管续流损耗。
5.安全工作区 SOA 与瞬态热阻抗SOA 安全工作区曲线划定不同脉冲时长下，器件可以安全工作的电流电压边界。瞬态热阻抗曲线用于脉冲负载温升计算。很多工程师只关注直流电流参数，忽略脉冲工况，在电机、继电器、冲击负载场景容易出现器件异常损坏，这两组曲线是可靠性设计的重要参考依据。
6.壳温‑最大电流降额曲线壳温升高，器件允许最大直流漏极电流持续下降。当外壳温度达到 175℃，器件允许电流几乎降到 0，这提醒硬件设计一定要做好散热降额，TO‑252 封装虽自带焊盘，但贴片 PCB 铜皮面积直接决定散热上限。
绝对最大额定值为器件应力极限，代表超过该数值器件存在永久损坏风险，不等于可以在此条件稳定工作，实际项目设计务必做好降额使用，这是功率器件设计最基础原则。
JSM60P06D 定位低压功率管理，主要面向三大类应用方向：电源管理单元、DC‑DC 转换器、负载开关，适配众多终端产品。
1. 负载开关（高端电源开关）P 沟道 MOSFET 最大优势就是做高侧开关，源极接电源正极，栅极由 MCU 电平控制，不需要电荷泵。广泛用于锂电池供电设备的电源通路控制、电池防反接保护、系统电源通断控制。便携式设备、工业模块、智能小家电都可以使用。
2. DC‑DC 转换器用于降压、升压 DC‑DC 电源模块，作为功率开关管参与电能变换。凭借低 RDS (on) 降低导通损耗，帮助电源方案实现更高转换效率，减少整机发热。
3. 小型电机与感性负载控制可应用于 H 桥驱动电路，配合 N 沟道 MOSFET 实现直流电机正反转控制，适用于小型电动设备、智能家居执行机构。注意感性负载要充分考量体二极管续流能力，做好吸收保护。
重要提示：根据杰盛微官方文档声明，该器件非专门定制版本，不建议直接用于军工、航空航天、汽车、医疗设备；如果需要上述领域使用，需要联系原厂获取专门指定版本，未经许可使用带来风险全部由使用者承担。
四、硬件设计小 Tips，避坑指南分享
1. 结合 JSM60P06D 器件特性，这里分享几条工程实操建议，供硬件开发者参考：
驱动电平考量
：当使用 MCU 3.3V 逻辑电平驱动时，VGS 幅值有限，器件导通电阻会变大，需要评估导通损耗是否在可接受范围，必要时增加电平转换电路。
2. 重视 PCB 散热
：TO‑252 底部焊盘一定要多开窗、铺大面积铜箔，铜箔是 TO‑252 器件最重要散热路径；没有足够铜箔，即便器件标称大电流，实际也跑不满。
3. 栅极电阻不可忽略
：高频开关场景，合理增加栅极电阻，抑制栅极振荡，避免 MOS 管误导通、EMI 超标。
4. 降额设计
：电压建议降额 70% 以内，电流建议按照 50%‑60% 降额设计，充分考虑整机温升带来的参数恶化。
5. 感性负载保护
：电机、继电器等感性负载，重视续流回路，评估体二极管承受能力，必要时增加外部续流器件。
五、国产功率器件，杰盛微持续深耕
深圳市杰盛微半导体（JSMSEMI），专注功率模拟芯片、磁性传感器、功率 MOSFET 等产品研发制造，构建完整国产器件产品矩阵，面向消费电子、工业控制、电源设备等行业，提供高可靠、可替代的器件方案深圳市杰盛...。
功率 MOSFET 看着是很普通的分立器件，但器件之间差距藏在细节：沟槽工艺水平、晶圆良率、出厂可靠性筛选、高温特性一致性，都会直接影响终端产品长期稳定性。JSM60P06D 从工艺优化、全检筛选、完整规格文档，全方位服务硬件工程师研发设计。
对于研发工程师，完整的数据手册是器件选型重要依据，包含极限参数、电气特性、全套特性曲线图、封装尺寸图纸，设计硬件时请以官方最新版规格书为准，器件参数会随产品迭代更新。
六、写在最后
国产半导体的进步，就体现在一颗颗分立功率器件之上。JSM60P06D 针对低压大电流场景，兼顾低导通电阻、逻辑电平驱动能力、TO‑252 通用封装，给电源设计提供又一个可靠国产选型。
硬件选型没有万能器件，没有参数表上 “越高越好”，只有匹配自己电路工况才是最好。选型的时候，除了看电压电流，还要仔细评估导通电阻、驱动条件、高温降额、散热条件，把数据手册的曲线用好，才能让产品稳定可靠。
